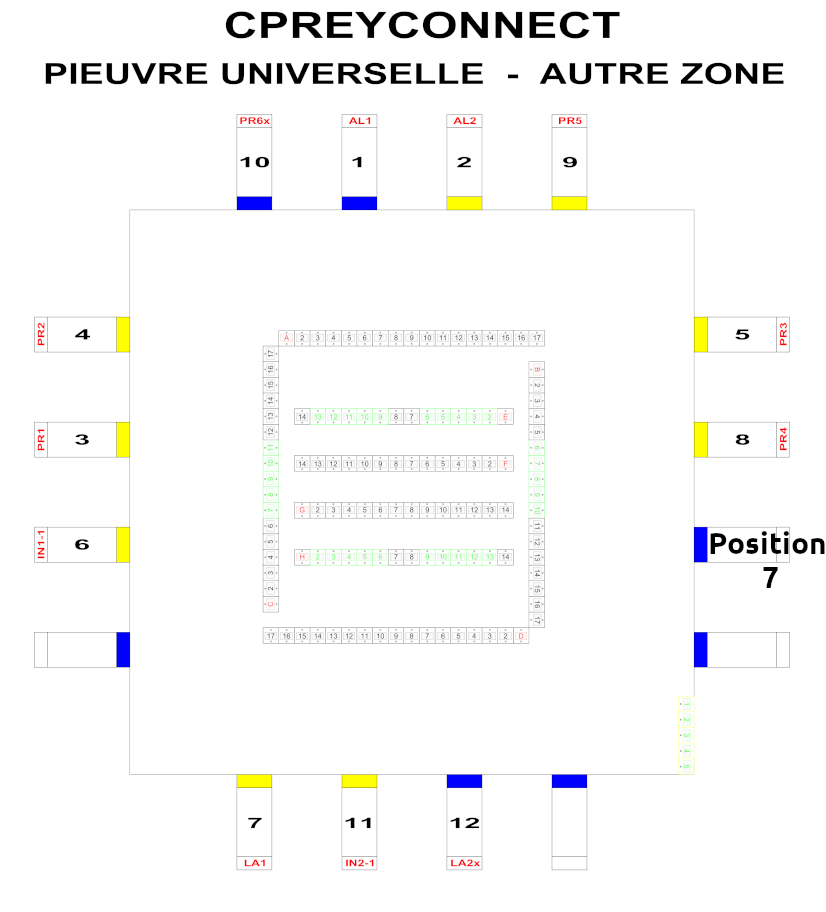

Autre Zone Position 7

Câblage des extensions de la position 7 du boitier Autre Zone

CAS DE FIGURE 1 :

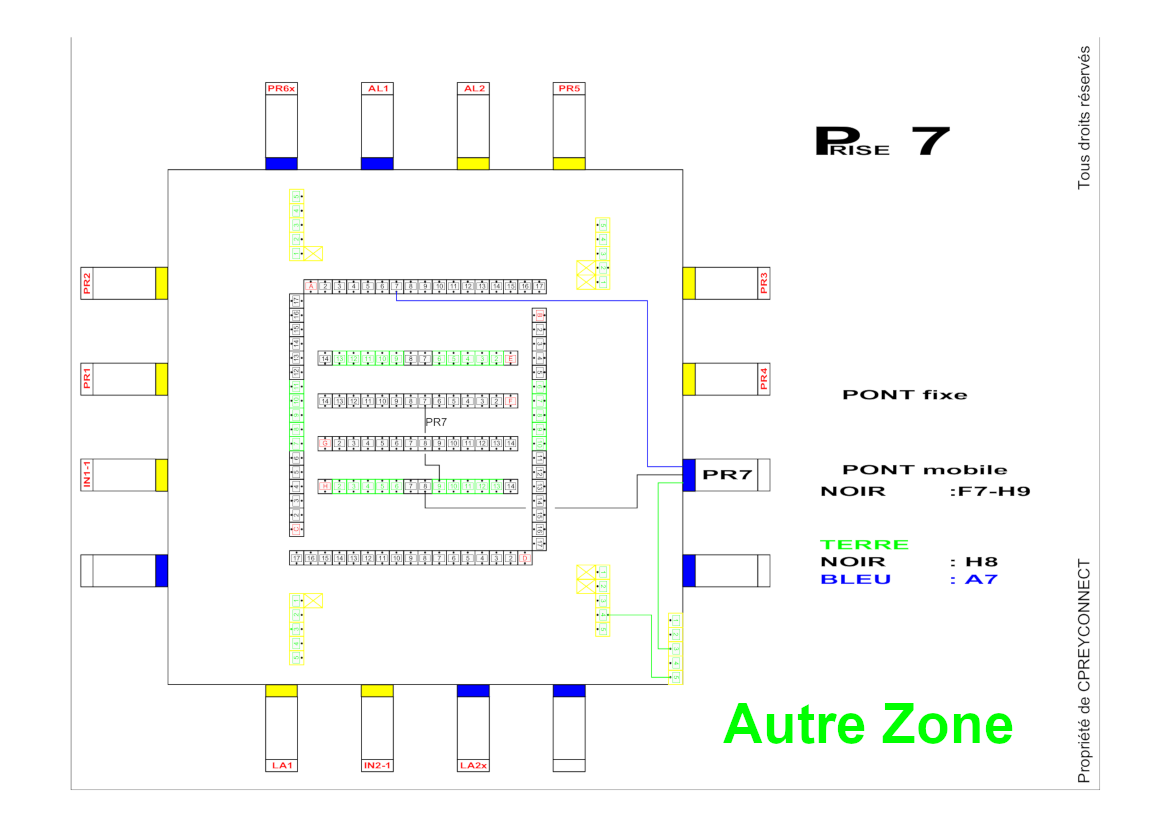

Pour installer une prise 7 en position 7 utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 7.
• Un pont mobile, fil de 1.5mm2 en Noir de 10cm pour relier les connecteurs F7 à H9
• Une gaine de 20 avec 3 fils Noir, Bleu, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron et les 2 blancs(W).
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_AUTRE_+Prise-7_PO7
