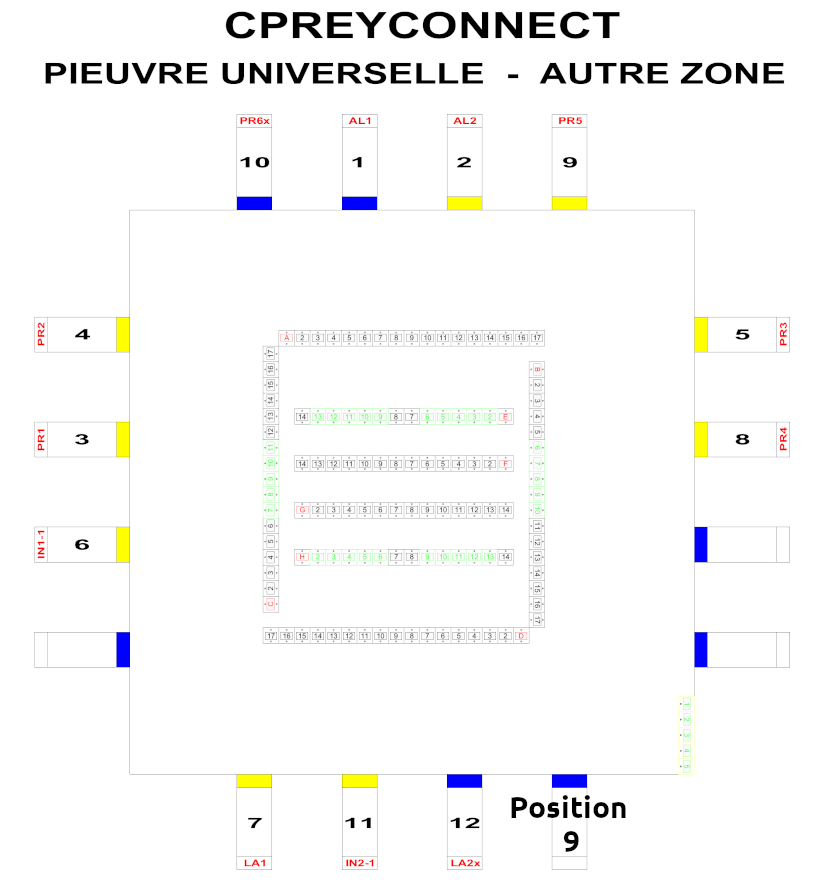

Autre Zone Position 9

Câblage des extensions de la position 9 du boitier Autre Zone

CAS DE FIGURE 2 :

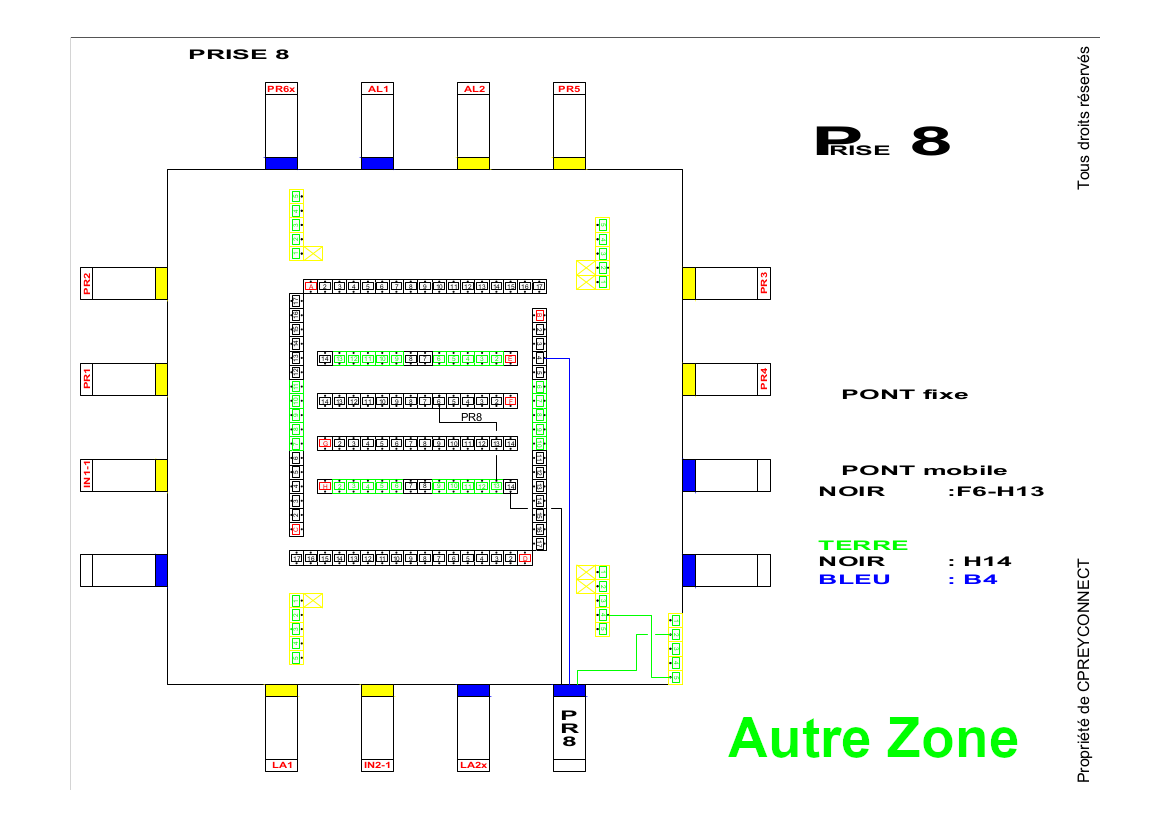

Pour installer une prise 8 en position 9 utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 9.
• Un pont mobile, fil de 1.5mm2 en Noir de 10cm pour relier les connecteurs F6 à H13
• Une gaine de 20 avec 3 fils Noir, Bleu, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron et les 2 blancs(W).
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_Autre_+Prise-8_PO9

CAS DE FIGURE 3 :

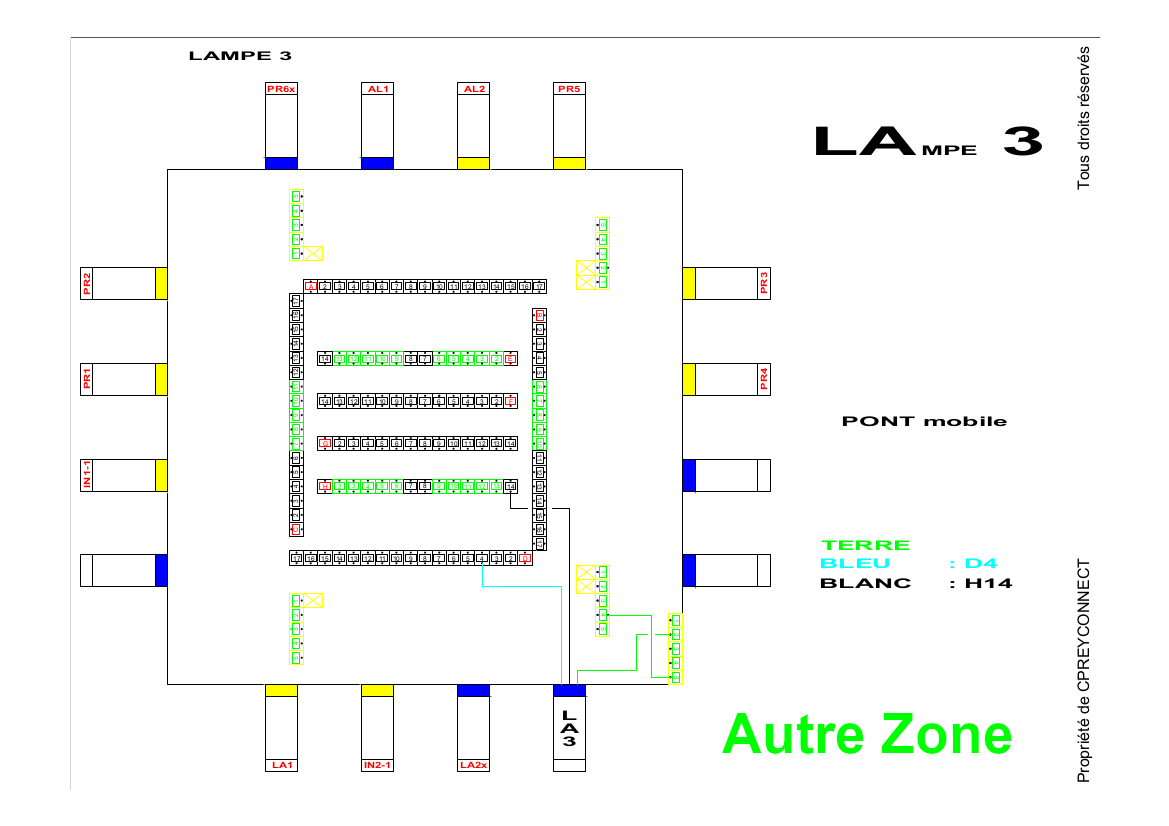

Pour installer une  lampe 3  utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 9.
• Une gaine de 20 avec 3 fils Bleu, Blanc, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le Marron et le 2° Blanc.
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_Autre_+Lampe-3_PO9

CAS DE FIGURE 7 :

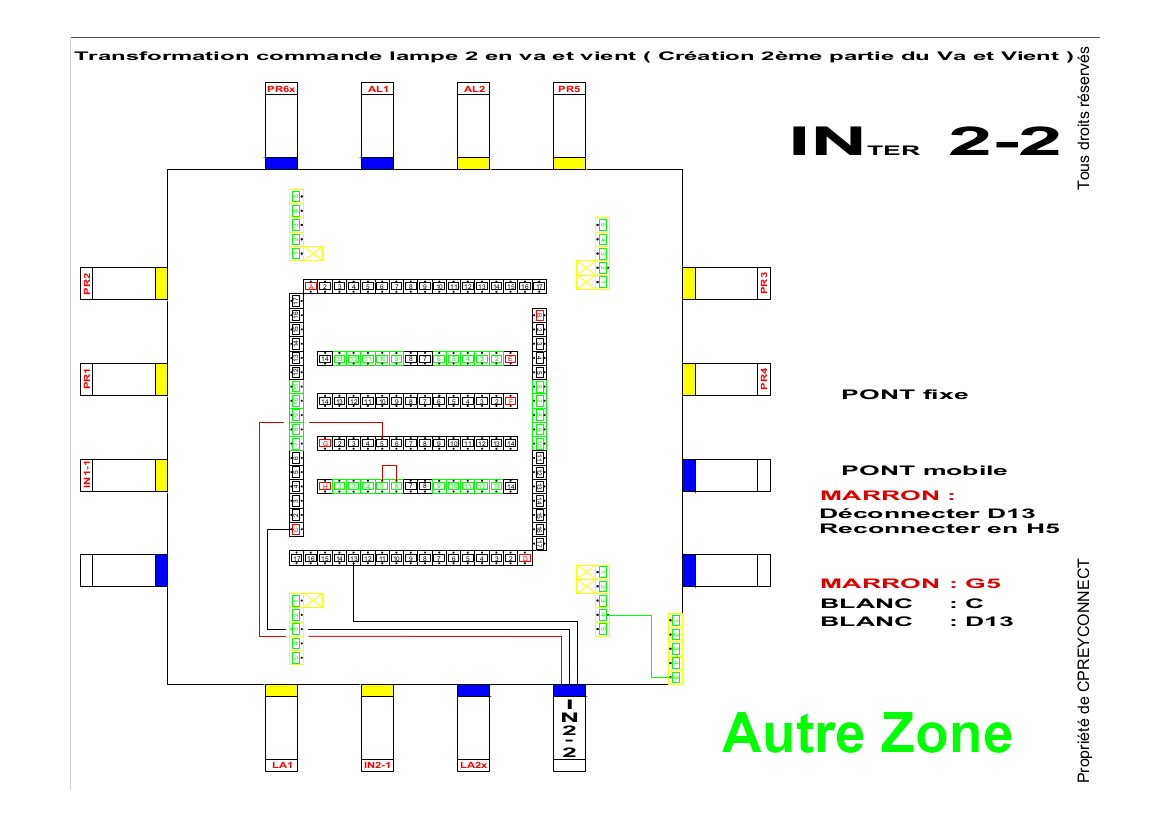

Pour installer un 2ème interrupteur va et vient en position 9, pour la lampe 2  utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 9.
• Une gaine de 20 avec 3 fils Marron, Blanc, Blanc de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le bleu et le vert.
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
• Pont mobile : Déconnecter le fil D13 pour le reconnecter en H5

Vous pouvez télécharger le fichier : PEU_Autre_+2eV&V_lampe-2_PO9
