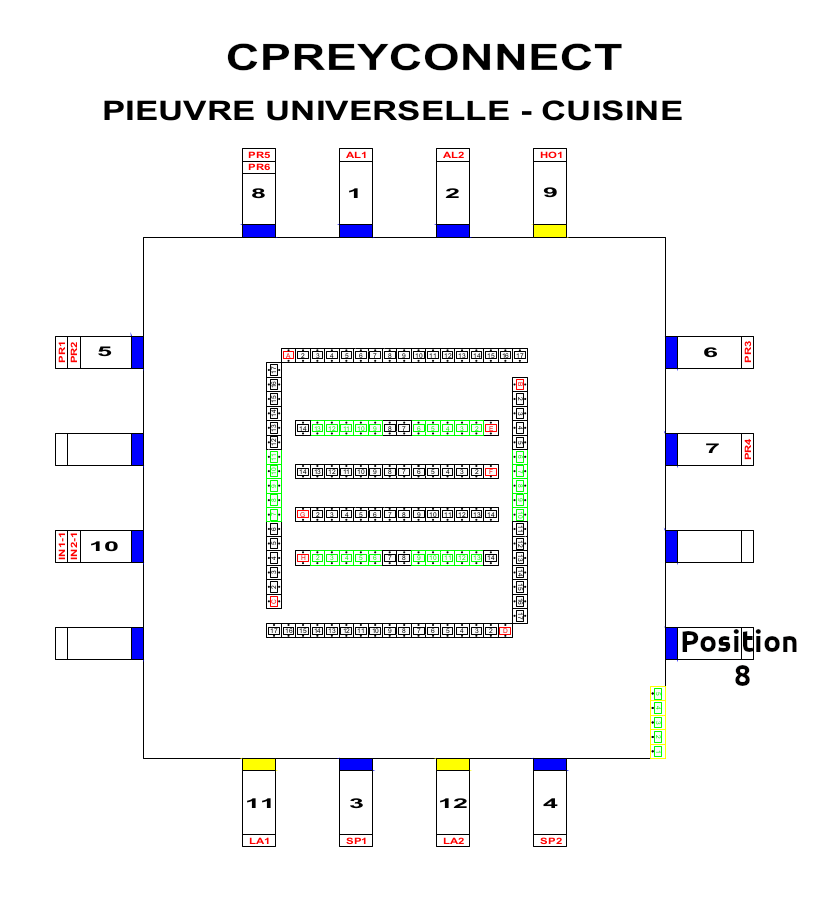

Zone Cuisine Position 8

Câblage des extensions de la position 8 du boitier Zone Cuisine

CAS DE FIGURE 1 :

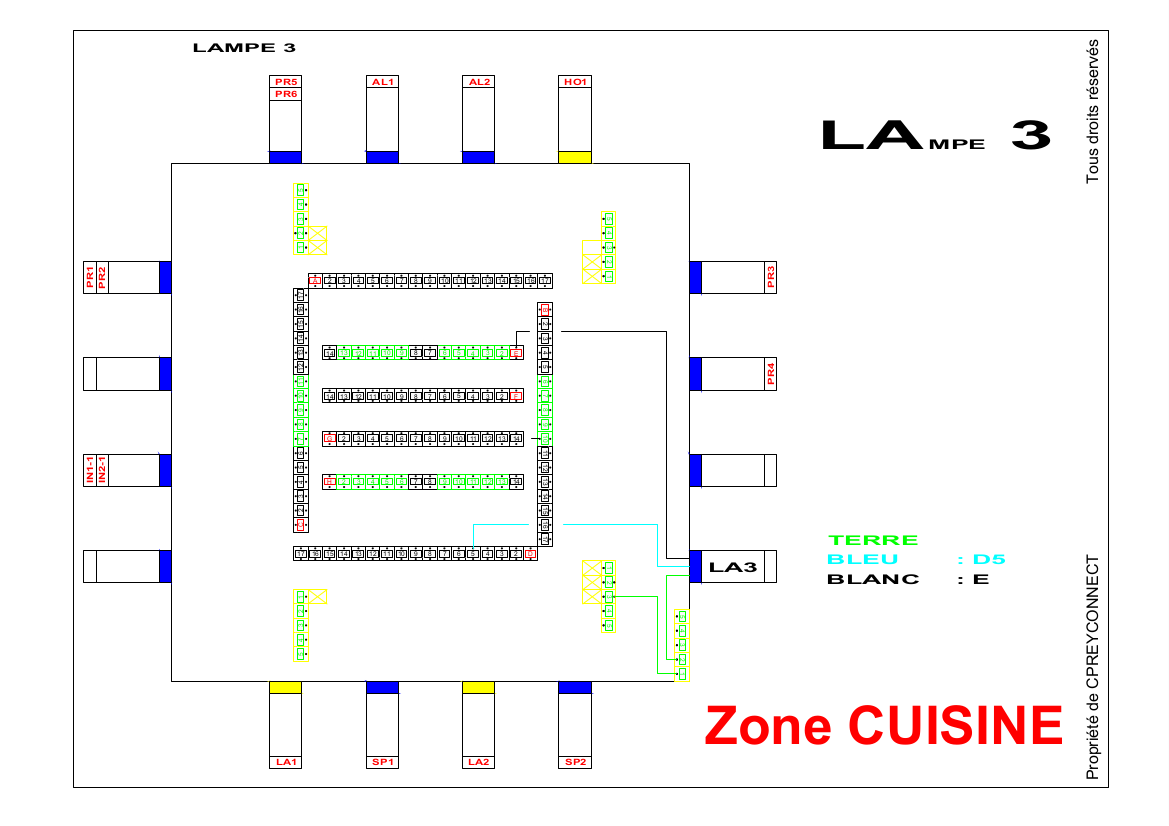

Pour installer une lampe 3 en position 8 utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 8.
• Une gaine de 20 avec 3 fils Blanc, Bleu, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron le Noir et un blanc(W).
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_CUISINE_+Lampe 3_PO8
