Zone Cuisine Position 13

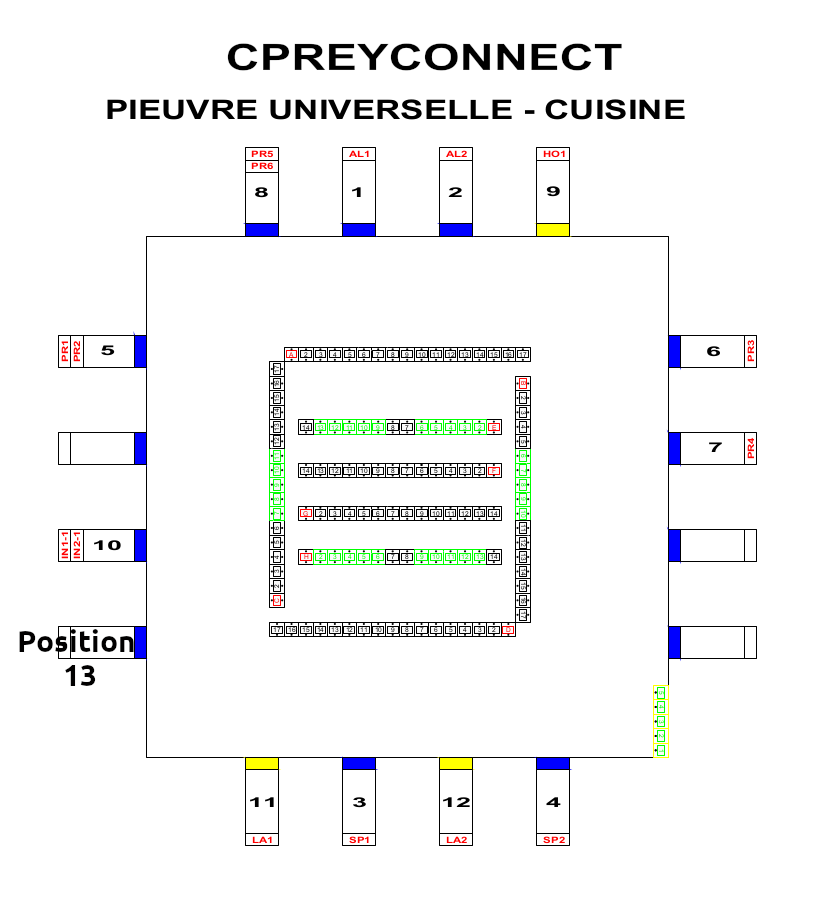

Câblage des extensions de la position 13 du boitier Zone Cuisine

CAS DE FIGURE 3 :

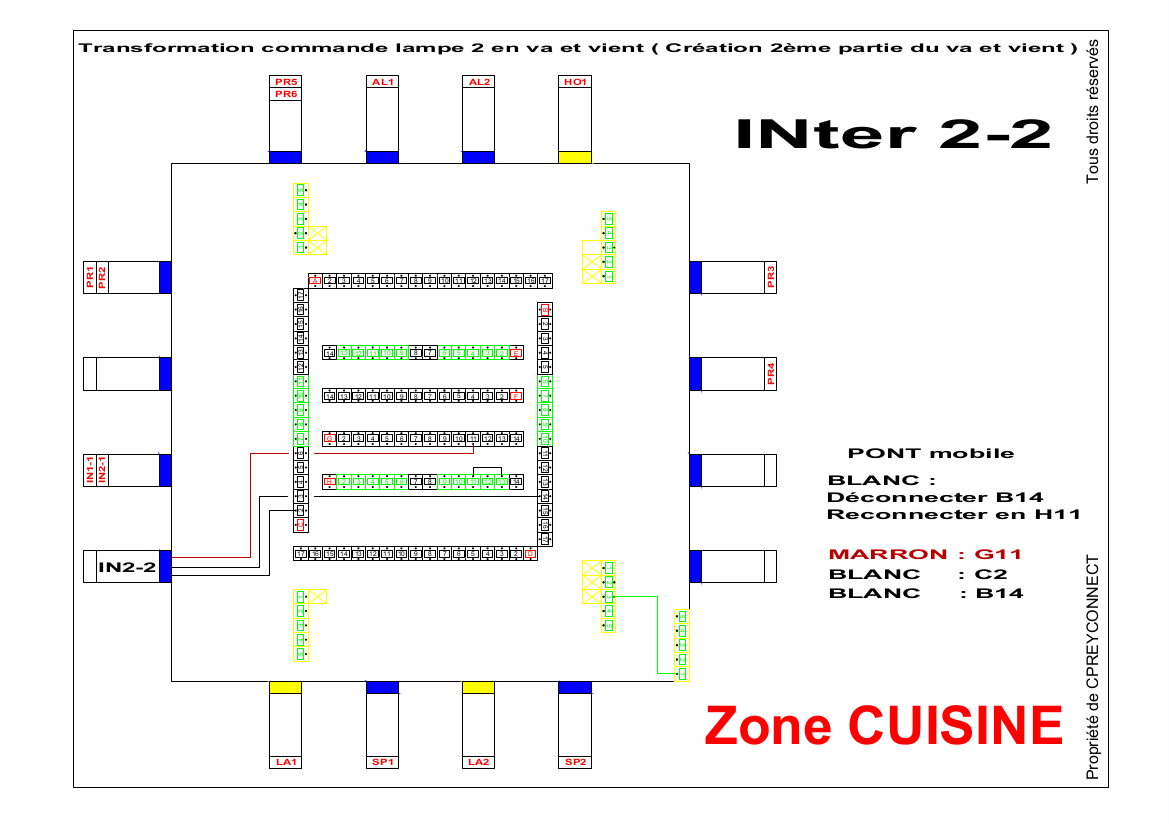

Pour installer un 2ème interrupteur va et vient en position 13, pour la lampe 2  utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 13.
• Une gaine de 20 avec 3 fils Marron, Blanc, Blanc de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Noir le bleu et le vert.
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
• Pont mobile : Déconnecter le fil B14 pour le reconnecter en H11

Vous pouvez télécharger le fichier : PEU_CUISINE_+V&V_lampe-2_PO13
