Zone Cuisine Position 15

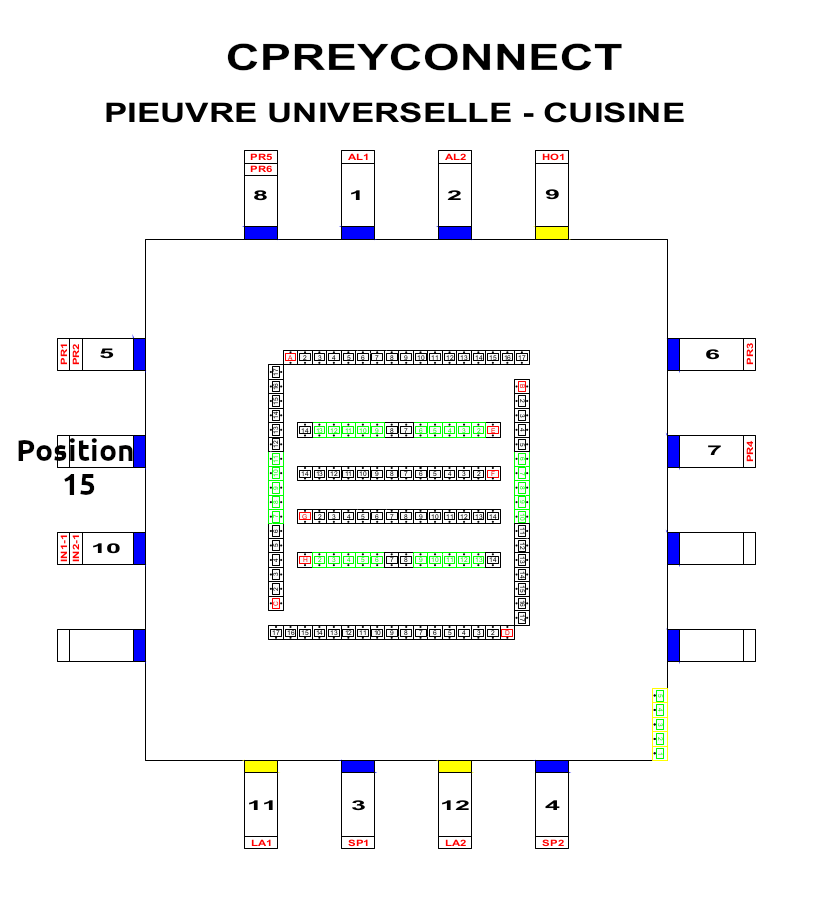

Câblage des extensions de la position 15 du boitier Zone Cuisine

CAS DE FIGURE 4 :

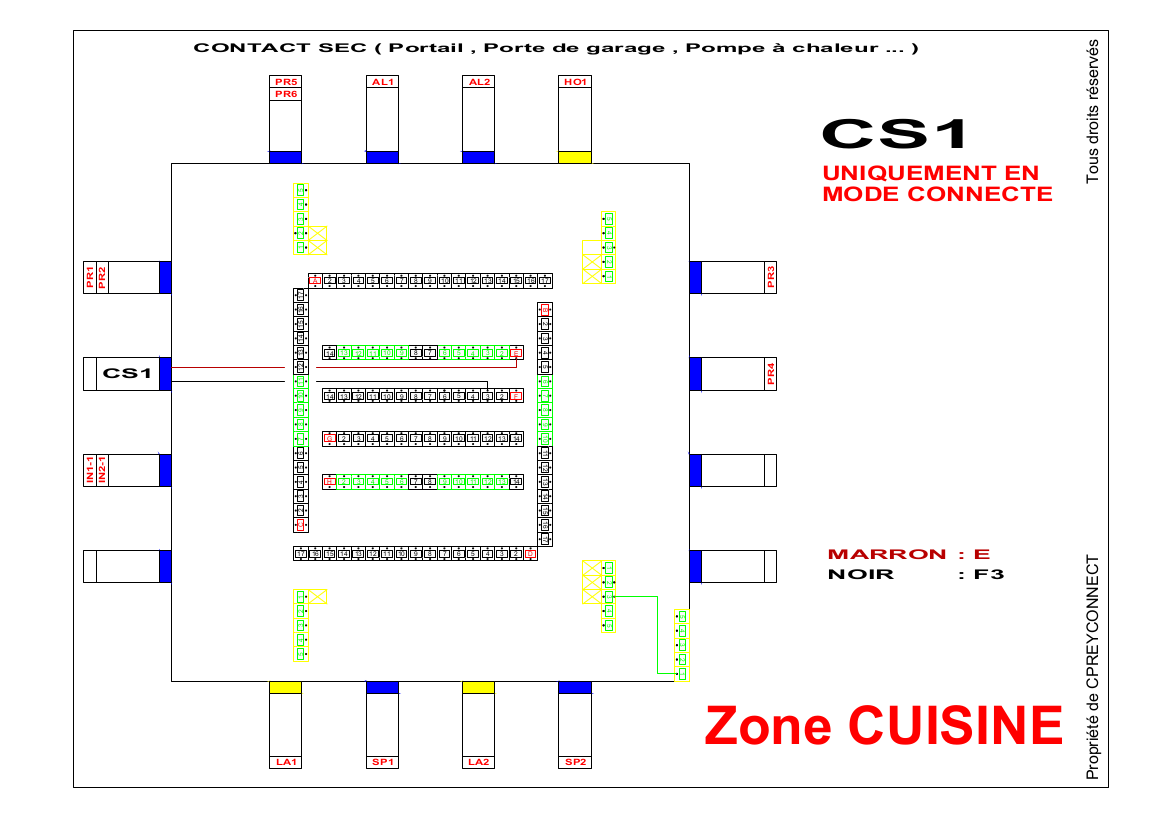

Pour installer un Contact Sec en position 15, utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 15.
• Une gaine de 20 avec 2 fils Marron, Noir de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, les 2 Blancs, le bleu et le vert.
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_CUISINE_+Contact-Sec_PO15
