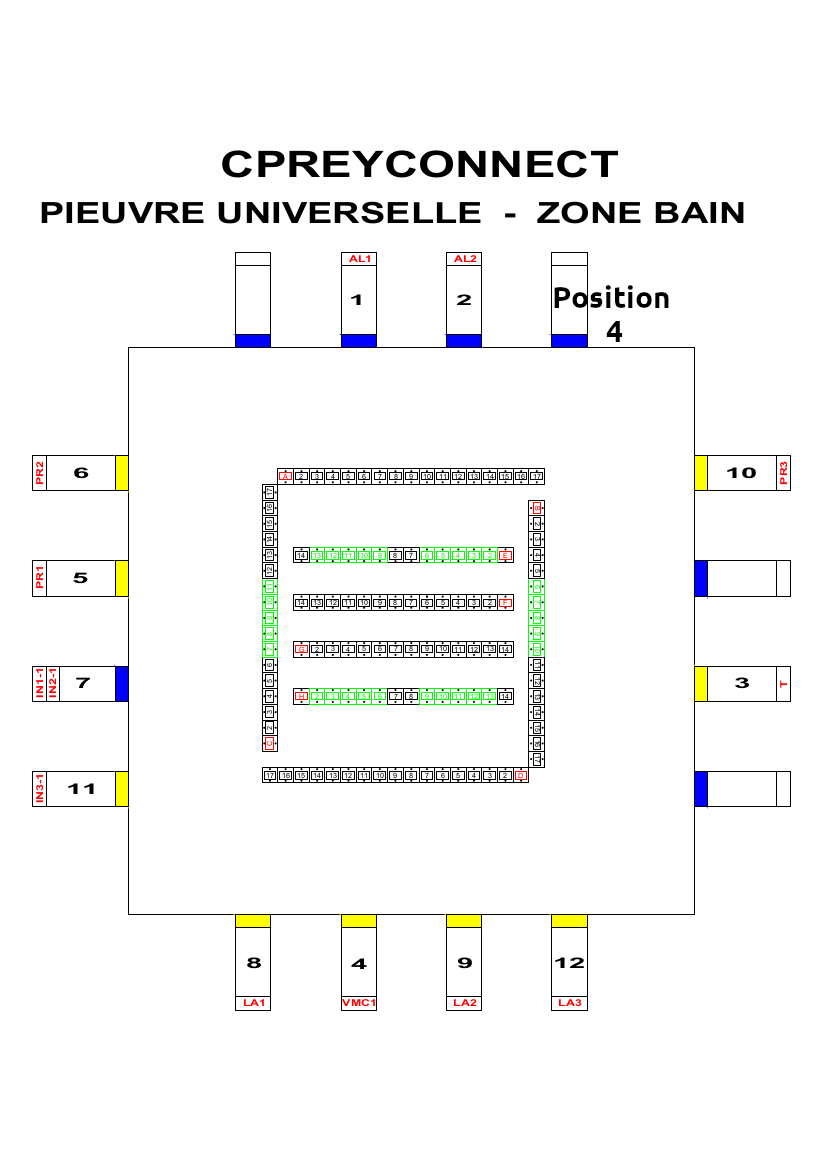

Zone Bain Position 4

Câblage des extensions de la position 4 du boitier Zone Bain

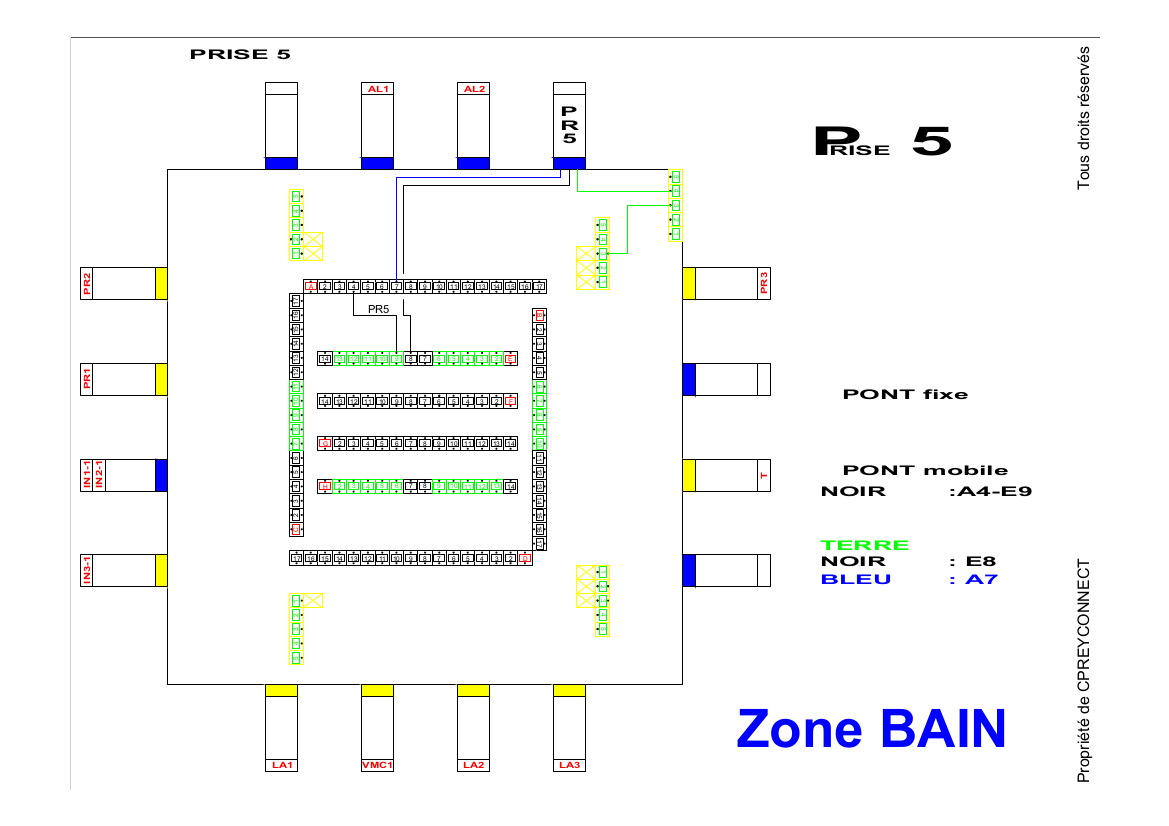

CAS DE FIGURE 2 :

Pour installer une prise 5 en position 4 utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 4.
• Un pont mobile, fil de 1.5mm2 en Noir de 10cm pour relier les connecteurs A4 à E9
• Une gaine de 20 avec 3 fils Noir, Bleu, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron et les 2 blancs(W).
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_BAIN_+Prise-5_PO4

CAS DE FIGURE 5 :

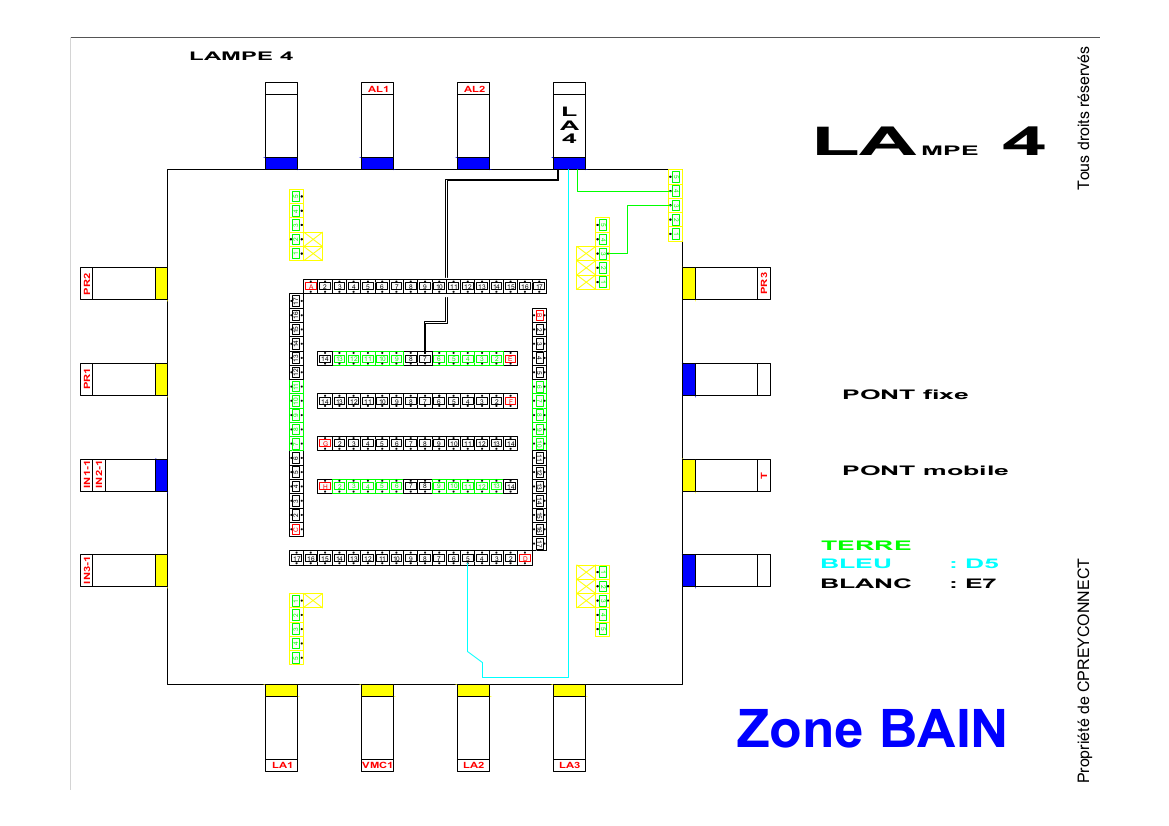

Pour installer une lampe 4 en position 4 utilisez le câblage suivant :

Il vous faudra :

• Enlever le bouchon blanc de la position 4.
• Une gaine de 20 avec 3 fils Blanc, Bleu, Terre de longueur correspondant à votre plan.
  Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron le Noir et un blanc(W).
  Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_BAIN_+Lampe-4_PO4
