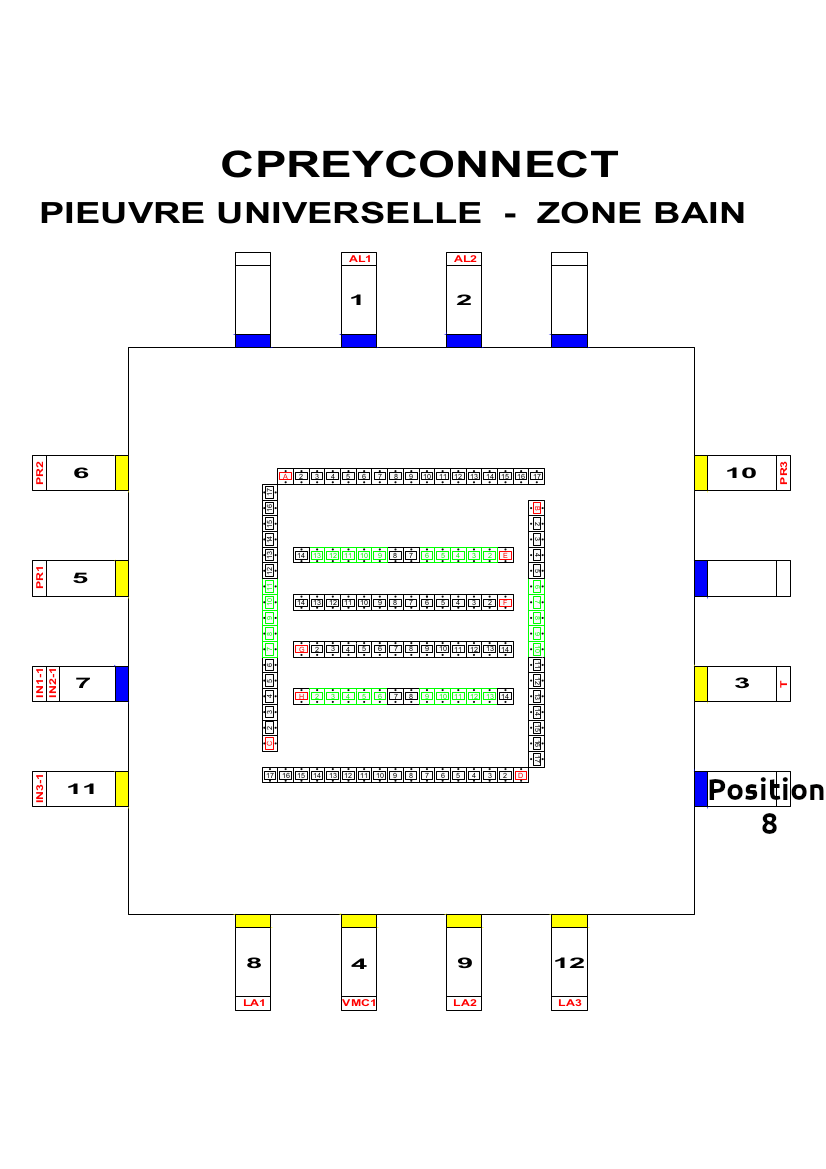

Zone Bain Position 8

Câblage des extensions de la position 8 du boitier Zone Bain

CAS DE FIGURE 4 :

Pour installer une prise 7 en position 8 utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 8.
  • Un pont mobile, fil de 1.5mm2 en Noir de 10cm pour relier les connecteurs E2 à F6
  • Une gaine de 20 avec 3 fils Noir, Bleu, Terre de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, le Marron et les 2 blancs(W).
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.

Vous pouvez télécharger le fichier : PEU_BAIN_+Prise-7_PO8

CAS DE FIGURE 10 :

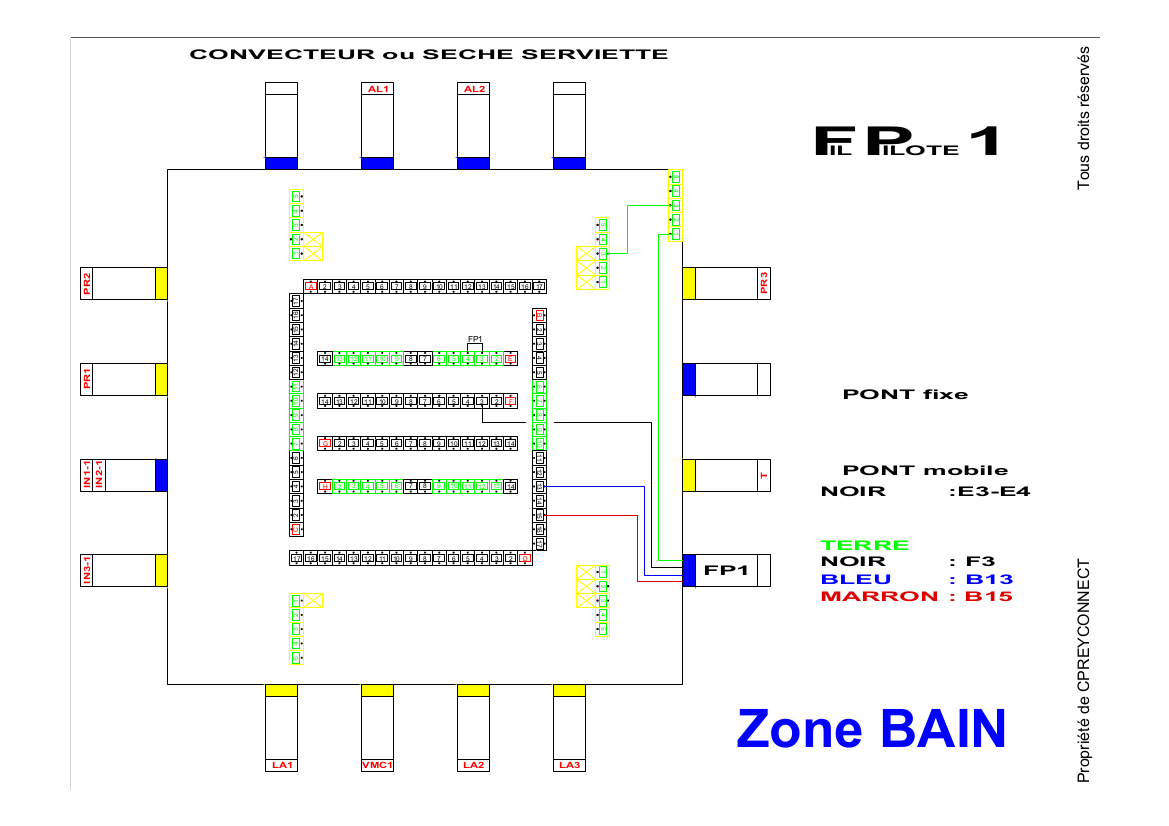

Pour installer un sèche-serviette position 8 utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 8.
  • Une gaine de 20 avec 4 fils Marron, Noir, Bleu, Terre de longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, les deux blancs(W)
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Faire un pont mobile en Noir 1.5 entre E3 et E4

Vous pouvez télécharger le fichier : PEU_BAIN_+Convecteur_PO8

CAS DE FIGURE 11 :

Pour installer une prise spécialisée, utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 8.
  • Une gaine de 20 avec 3 fils 2.5 Rouge, Bleu Terre longueur correspondant à votre plan.
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Faire un pont fixe 2.5 rouge entre B15 et F3
  • Faire un pont mobile 2.5 rouge entre E2 et E3

Vous pouvez télécharger le fichier : PEU_BAIN_Prise-Sp-PO8

CAS DE FIGURE 12 :

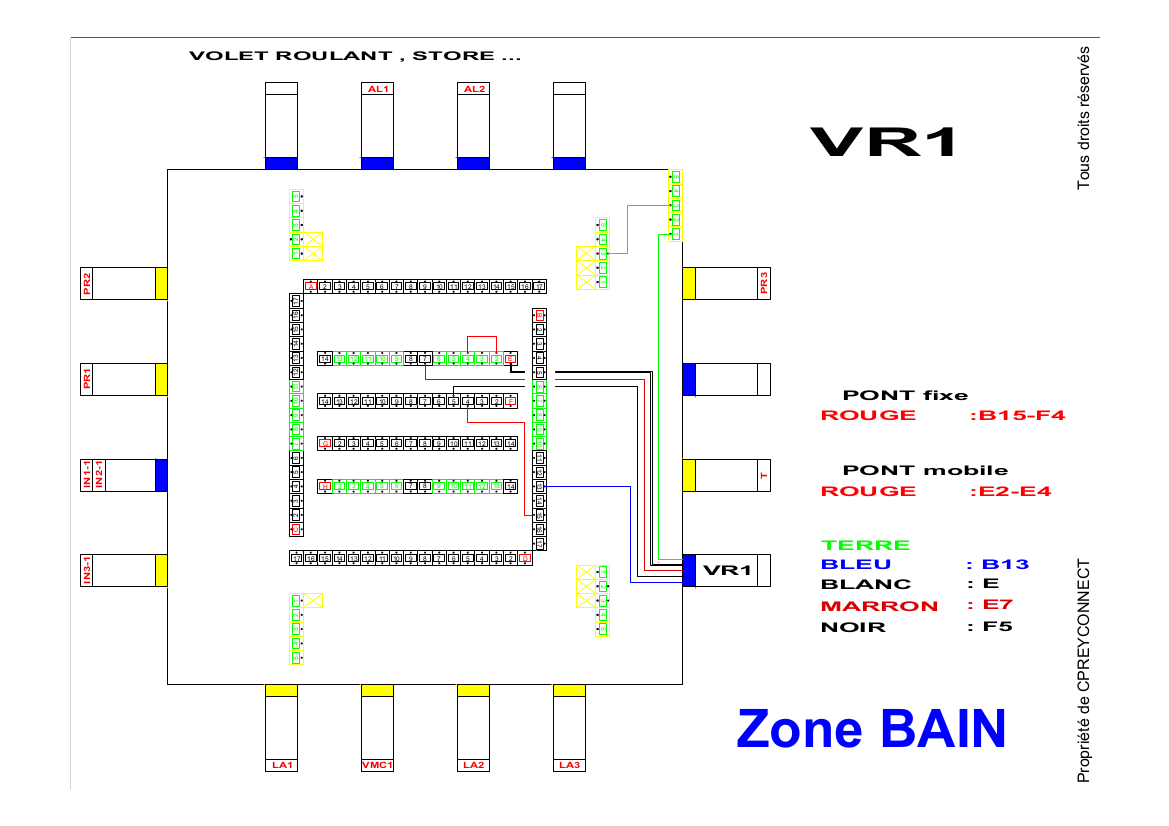

Pour installer un volet roulant, utilisez le câblage suivant :

Il vous faudra :

  • Enlever le bouchon blanc de la position 8.
  • Une gaine de 20 avec 5 fils 1.5 Marron, Noir, Bleu, Banc et Terre longueur correspondant à votre plan.
    Vous pouvez utiliser notre gaine préfilée 6G1.5 en retirant les fils inutiles soit, un  deux blancs(W)
    Si vous avez une gaine de 16 vous pouvez utiliser 1 des 4 adapteurs de gaines 20/16 fourni avec la pieuvre.
  • Faire un pont fixe 1.5 rouge entre B15 et F4
  • Faire un pont mobile 1.5 rouge entre E2 et E4

Vous pouvez télécharger le fichier : PEU_BAIN_VR_PO8
